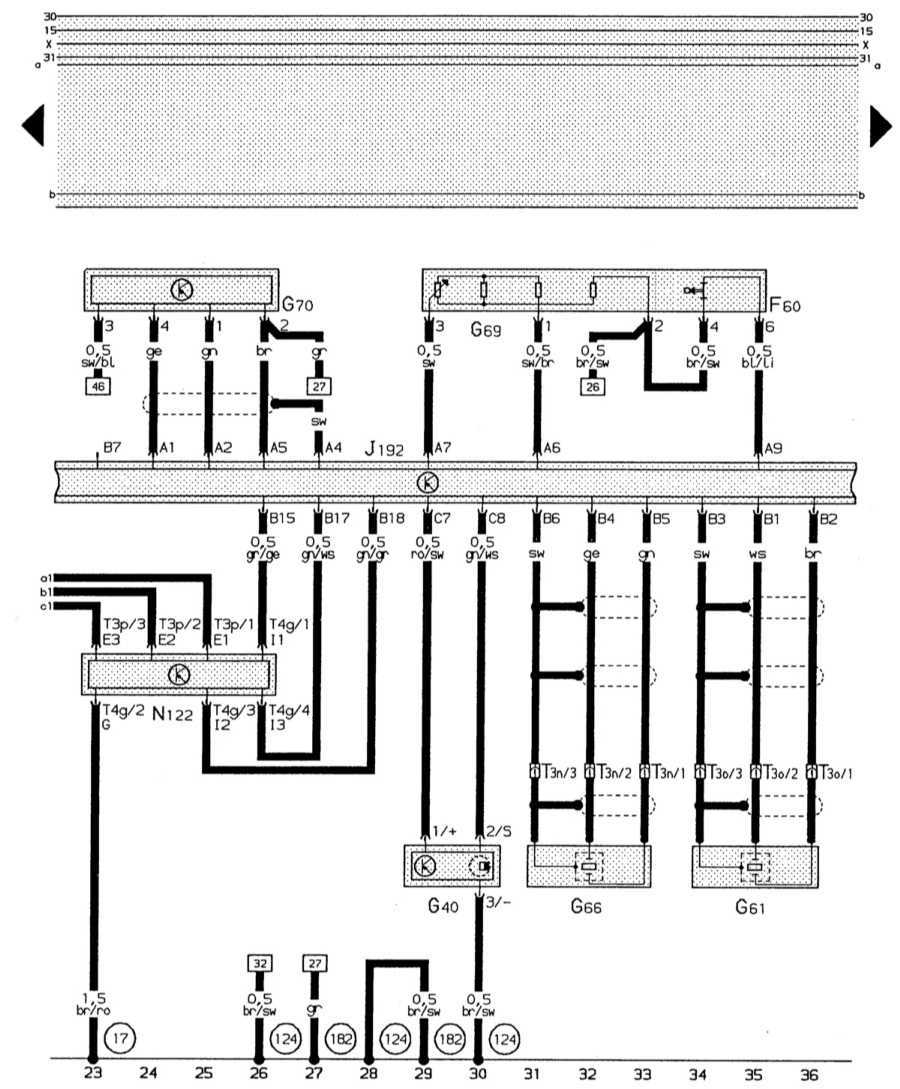

Электронная система впрыска, система зажигания, регулирование по детонации
Цвета проводов: br/ro – к/кр, br/sw – к/ч, gr – ср, gr/ge – ср/ж, gl/ws – з/б, gl/gr – з/с, ro/sw – кр/ч, sw – ч, ge – ж, gl – з, ws – б, br – к, sw/bl – ч/сн, sw/br – ч/к, bl/li – сн/л.
- G40 – датчик Холла
- G61 – датчик детонационного сгорания I
- G66 – датчик детонационного сгорания II
- G69 – потенциометр дроссельной заслонки
- G70 – расходомер воздуха
- J192 – блок управления многоточечным впрыском
- L122 – электроный коммутатор
- T3l – трехконтактное штекерное соединение зеленого цвета, для датчика детонационного сгорания слева
- T3o – трехконтактное штекерное соединение синего цвета, для датчика детонационного сгорания справа
- T3p – трехконтактное штекерное соединение, для электронного коммутатора системы зажигания – катушек зажигания
- T4g – четырехконтактное штекерное соединение коричневого цвета, для электронного коммутатора системы зажигания
- 17 – точка «массы», на впускном коллекторе
- 124 – соединение на «массу» (корпус), в электроцепи моторного отсека справа
- 182 – соединение на «массу» (корпус) – 1–, в электроцепи моторного отсека – 6-цилиндрового двигателя
