Привод управления сцеплением

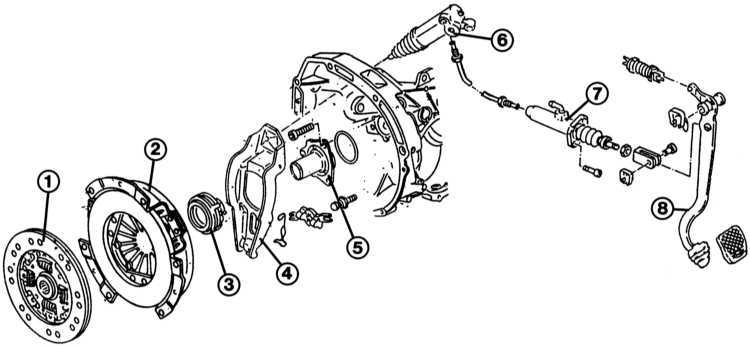

Сцепление и привод управления сцеплением
- Ведомый диск;
- Нажимной диск;
- Выжимной подшипник;
- Рычаг муфты выключения сцепления;
- Направляющая втулка выжимного подшипника;
- Рабочий цилиндр сцепления;
- Главный цилиндр сцепления;
- Педаль сцепления.
Сила, которую мы применяем при нажатии на педаль сцепления, должна быть передана выжимному подшипнику. Это происходит в Audi 80 гидравлически – как в тормозной системе. В то время как вы жмете на педаль сцепления, поршень в главном цилиндре (на педали сцепления) выдавливает определенное количество жидкости к рабочему цилиндру (на коробке передач). Там поршень немного выступает из цилиндра и через рычаг выключения сцепления приводит в движение выжимной подшипник.
