Kia Magentis 2000-2006 Поворотный кулак и ступица переднего колеса
Снятие
|

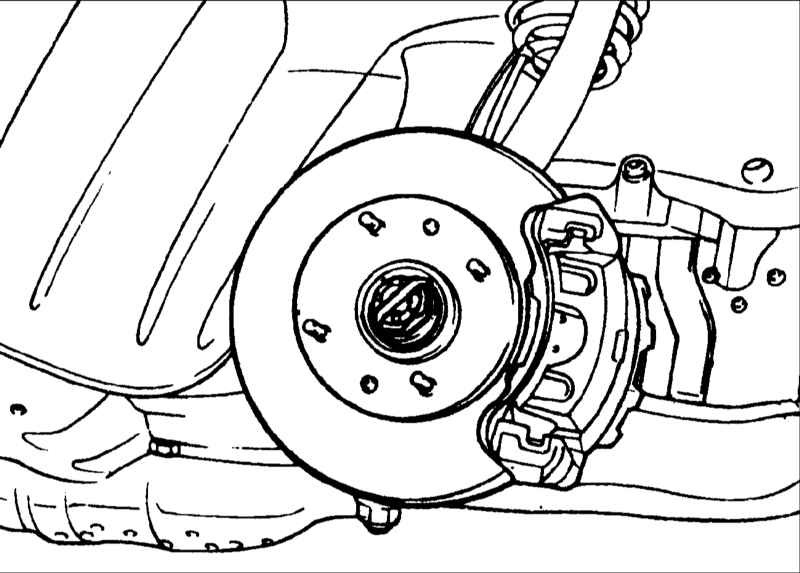

| 1. Поднимите автомобиль и снимите переднее колесо. 2. Снимите датчик частоты вращения колеса с шарнира. 3. Отсоедините тормозной шланг от поворотного кулака.  | 4. Снимите суппорт и мягкой проволокой закрепите его на передней стойке. |  | 5. Извлеките шплинт и отверните гайку крепления приводного вала. |  | 6. Выверните 2 болта и отсоедините шаровой шарнир нижнего рычага от поворотного кулака. |  | 7. Капроновым молотком выбейте приводной вал из ступицы переднего колеса. Если приводной вал плотно сидит в ступице переднего колеса, распылите пропиточный аэрозольный растворитель на область шлицов и затем повторно наверните гайку с буртиком так, чтобы она располагалась на одном уровне с торцом вала. Ударяя по гайке латунным молотком, выбейте приводной вал из ступицы. |  | 8. Извлеките шплинт и отверните гайку крепления цапфы шарового шарнира наконечника рулевой тяги к поворотному кулаку. Съемником 09568–34000 выдавите цапфу шарового шарнира из поворотного кулака.  | Шнуром закрепите съемник за ближайший элемент автомобиля. Ослабьте гайки, но не выворачивайте их. | | 9. Выверните монтажную гайку крепления верхнего рычага.  | 10. Используя специальный инструмент, отсоедините верхний рычаг от поворотного кулака. | 11. Снимите переднюю ось вместе с поворотным кулаком. 12. Установка проводится в последовательности, обратной снятию. | |
Разборка
|
| 1. Снимите тормозной диск.  | 2. Снимите пружинное кольцо. |  | 3. Используя специальный инструмент, отсоедините ступицу от поворотного кулака. |  | 4. Используя специальный инструмент, снимите внутреннее кольцо подшипника колеса из ступицы. |  | 5. Используя специальный инструмент, снимите наружное кольцо подшипника колеса из поворотного кулака. | | |
Проверка
|
| 1. Проверьте ступицу на отсутствие трещин и износа. 2. Проверьте шарнир на отсутствие трещин. 3. Проверьте внутреннюю поверхность поворотного кулака на отсутствие трещин или повреждений. | |
Сборка
|
| 1. Нанесите тонкий слой консистентной смазки в отверстие поворотного кулака и на наружное кольцо подшипника.  | 2. Прессом с оправкой соответствующего диаметра запрессуйте новый подшипник колеса в поворотный кулак. | | | - Не прилагайте усилие пресса к внутреннему кольцу подшипника.
- При установке всегда используйте новый подшипник.
- Установите пружинное кольцо в паз поворотного кулака.
- Прессом с оправкой соответствующего диаметра запрессуйте ступицу в поворотный кулак.
| | | Не прилагайте усилие пресса к внешнему кольцу подшипника. |  | 5. Специальным инструментом приверните ступицу к поворотному кулаку, затянув болт приспособления моментом 200 Н•м. | 6. Несколько раз проверните ступицу, чтобы элементы подшипника установились на свои места.  | 7. Измерьте крутящий момент, который необходимо приложить для проворачивания подшипника. Крутящий момент: 1,8 Н•м |  | 8. Критерий для определения, является ли осевой зазор ступицы в точно установленных пределах отсутствует. Осевой люфт подшипника: 0,08 мм | 9. Снимите специальный инструмент. | |
