2,3-литровый 5-цилиндровый двигатель (98 кВт)

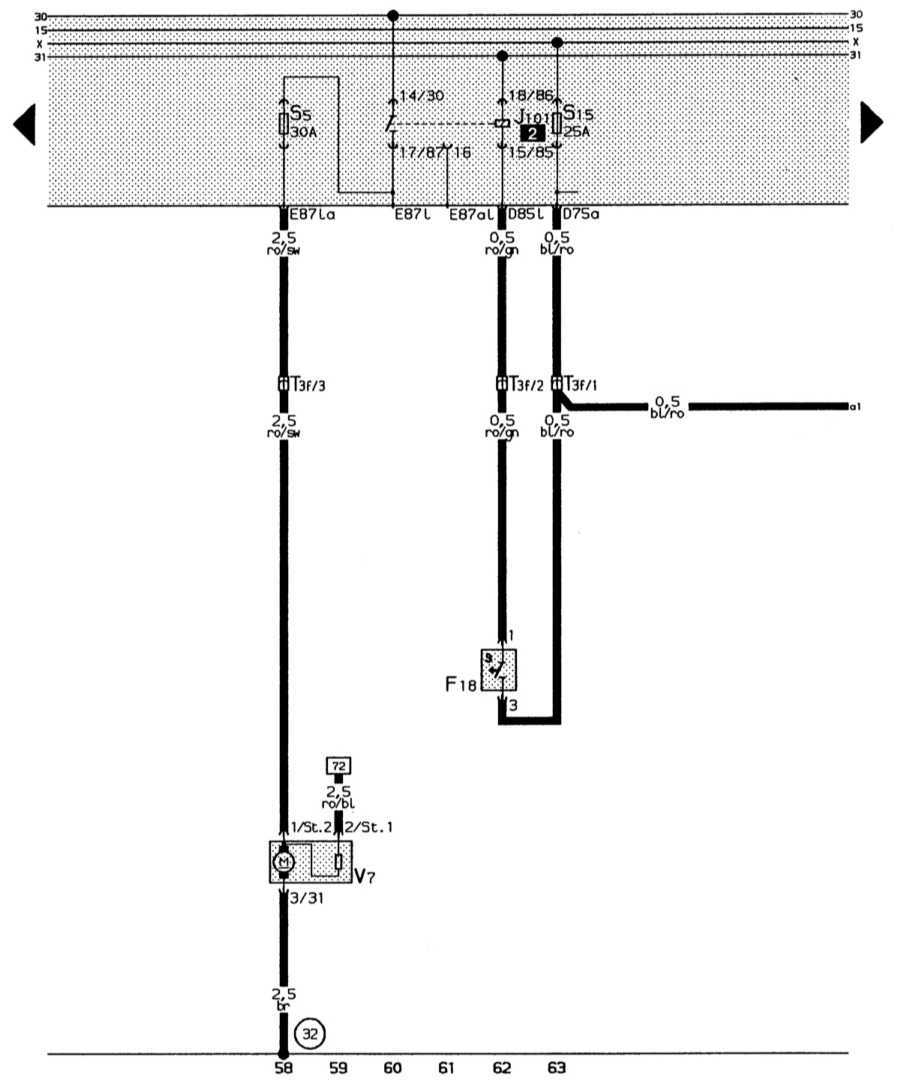

Вентилятор системы охлаждения
Цвета проводов: br – к, ro/bl – кр/сн, ro/sw – кр/ч, ro/gl кр/з, bl/ro – сн/кр.
- F18 – термовыключатель вентилятора системы охлаждения
- J101 – реле второй ступени вентилятора системы охлаждения
- T3f – трехконтактное штекерное соединение зеленого цвета, за приборной панелью слева
- V7 – вентилятор системы охлаждения
- (32) – точка «массы», за приборной панелью слева
- F87 – термовыключатель включения вентилятора системы охлаждения после прекращения работы двигателя
- J138 – блок управления включением вентилятора системы охлаждения после прекращения работы двигателя
- T3a – трехконтактное штекерное соединение черного цвета, за приборной панелью слева
- (32) – точка «массы», за приборной панелью слева
- (83) – соединение на «массу» (корпус) – 1 – , в электроцепи моторного отсека справа
- G39 – лямбда-зонд с отоплением
- J21 – блок управления KE-Jetrolic
- L17 – пусковой топливный клапан
- L71 – клапан стабилизации холостого хода
