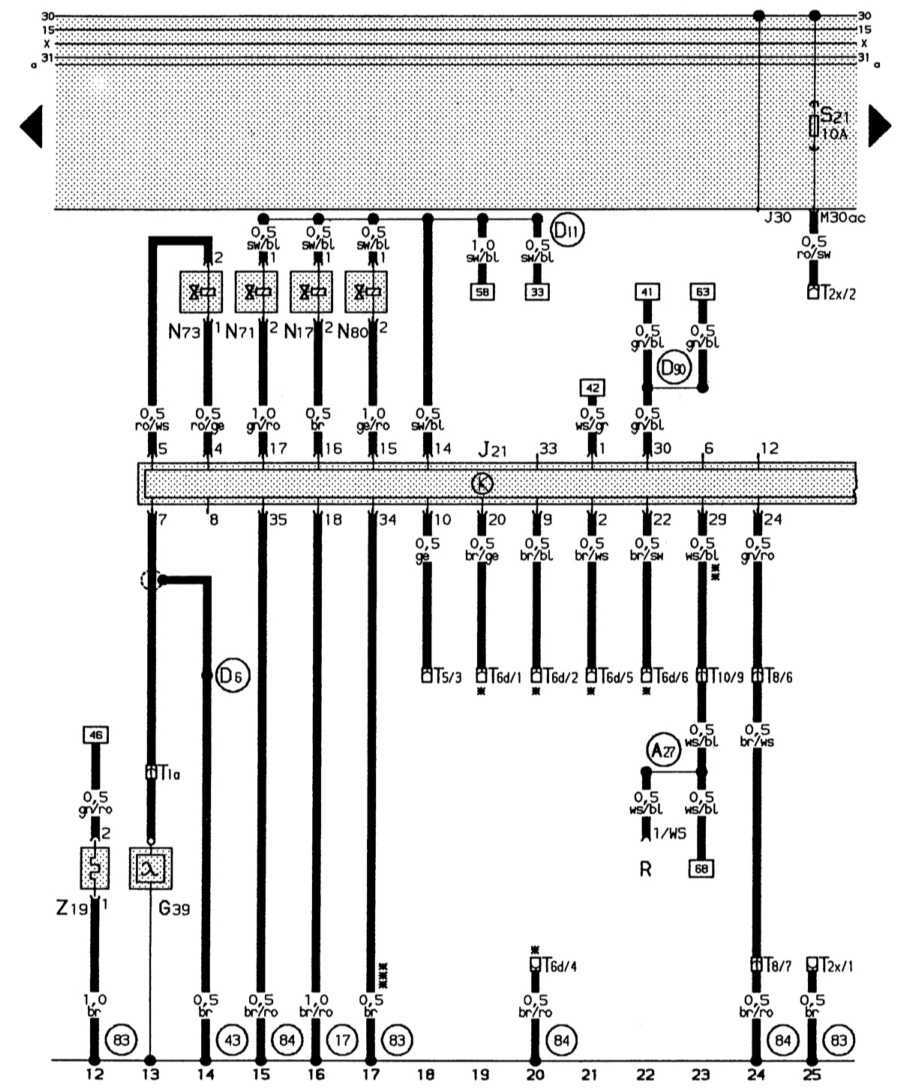

Электронная система впрыска, лямбда-зонд
Цвета проводов: br – к, br/ro – к/кр, gl/ro – з/кр, ws/bl – б/сн, br/ws – к/б, ge – ж, br/ge – к/ж, br/bl – к/сн, br/sw – к/ч, ro/ws – кр/б, ro/ge – кр/ж, ge/ro – ж/кр, sw/bl – ч,сн, ws/gr – б/ср, gl/bl – з/сн, ro/sw – кр/ч.
- (84) – соединение на «массу» (корпус), корпус двигателя, в электроцепи спереди справа
- (A27) – соединительная линия (скоростной сигнал), в электроцепи к приборной панели
- (D6) – соединительная линия (лямбда), в электроцепи спереди справа
- (D11) – положительная соединительная линия (15) через предохранитель 28 в электроцепи спереди справа
- (D80) – соединительная линия (сигнал частоты вращения), в электроцепи моторного отсека
- * – кодовые штекеры свободны
- ** – только для автомобилей, экспортирующихся в Швецию
- *** – только для моделей с КП
