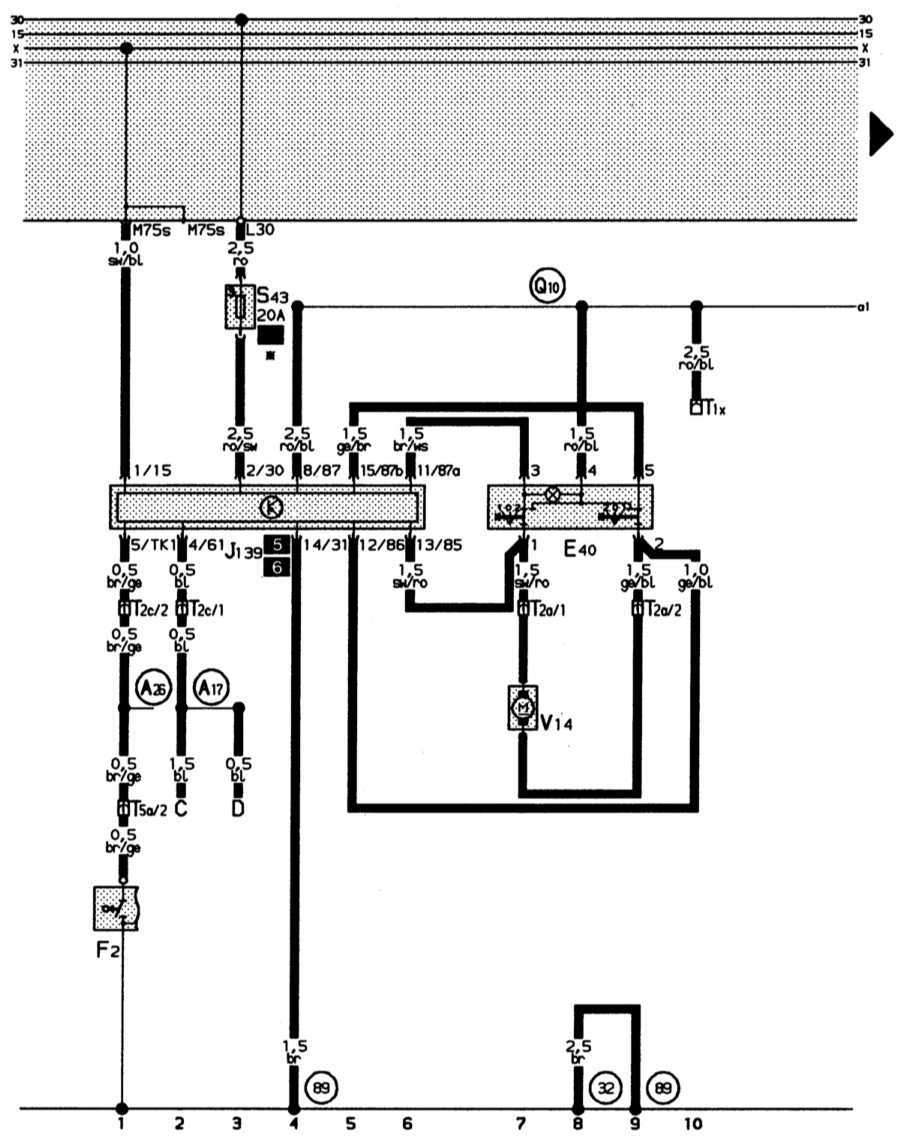

Электрические стеклоподъемники Ауди 80

Электрические стеклоподъемники

Цвета проводов: br – к, br/ge – к/ж, bl – сн, sw/ro – ч/кр, ge/bl – ж/сн, ro/sw – кр/ч, ro/bl – кр/сн, ge/br – ж/к, br/ws – к/б, ro – кр, sw/bl- ч/сн.

  • Q20 – соединительная линия – 1 (концевой выключатель), в электроцепи стеклоподъемников
  • * – только при наличии системы автопроверки
  • C – трехфазный генератор переменного тока
  • D – выключатель зажигания и стартера
  • E40 – выключатель стеклоподъемника, спереди слева
  • F2 – концевой выключатель передней левой двери с контактом к зуммеру
  • J139 – блок управления стеклоподъемниками
  • S43 – термопредохранитель для стеклоподъемников (на дополнительном блоке реле)
  • T1x – одноконтактное штекерное соединение зеленого цвета, за приборной панелью слева
  • T2a – двухконтактное штекерное соединение, в двери водителя
  • T2c – двухконтактное штекерное соединение белого цвета, за приборной панелью слева
  • T5a – пятиконтактное штекерное соединение коричневого цвета, штекерная станция в дополнительном блоке реле
  • V14 – двигатель стеклоподъемника, слева
  • 32 – точка «массы», за приборной панелью слева
  • 89 – соединение на «массу» (корпус) – 1, в электроцепи стеклоподъемников
  • A17 – соединительная линия (61), в электроцепи к приборной панели

Цвета проводов: br – к, sw – ч, sw/gl – ч/з, ge/sw – ж/ч, br/ro – к/кр, ge – ж, gl/ge – з/ж, sw/ws – ч/б, ws – б, ro/bl – кр/сн.

  • A26 – соединительная линия (дверной концевой выключатель/водительская сторона), в электроцепи к приборной панели
  • Q10 – положительная соединительная линия (87), в электроцепи стеклоподъемники/центральный замок и дверной концевой выключатель
  • * – установить на любую свободную ячейку реле
  • E39 – запирающий выключатель задних стеклоподъемников
  • E41 – выключатель стеклоподъемника спереди справа
  • E52 – выключатель стеклоподъемника сзади слева (в двери)
  • E53 – выключатель стеклоподъемника сзади слева (на центральной консоли)
  • E54 – выключатель стеклоподъемника сзади справа (в двери)
  • E55 – выключатель секлоподъемника сзади справа (на центральной консоли)
  • E107 – выключатель стеклоподъемника (в двери переднего пассажира)
  • V15 – двигатель стеклоподъемника справа
  • V26 – двигатель стеклоподъемника сзади слева
  • V27 – двигатель стеклоподъемника сзади справа
  • 89 – соединение на «массу» (корпус) – 1, в электроцепи стеклоподъемников
  • Q9 – соединительная линия в электроцепи стеклоподъемников
  • Q10 – положительная соединительная линия (87), в электроцепи стеклоподъемники/центральный замок и дверной концевой выключатель
