Система замков с центральным управлением, освещение салона с задержкой и подсветка косметического зеркала Ауди 80

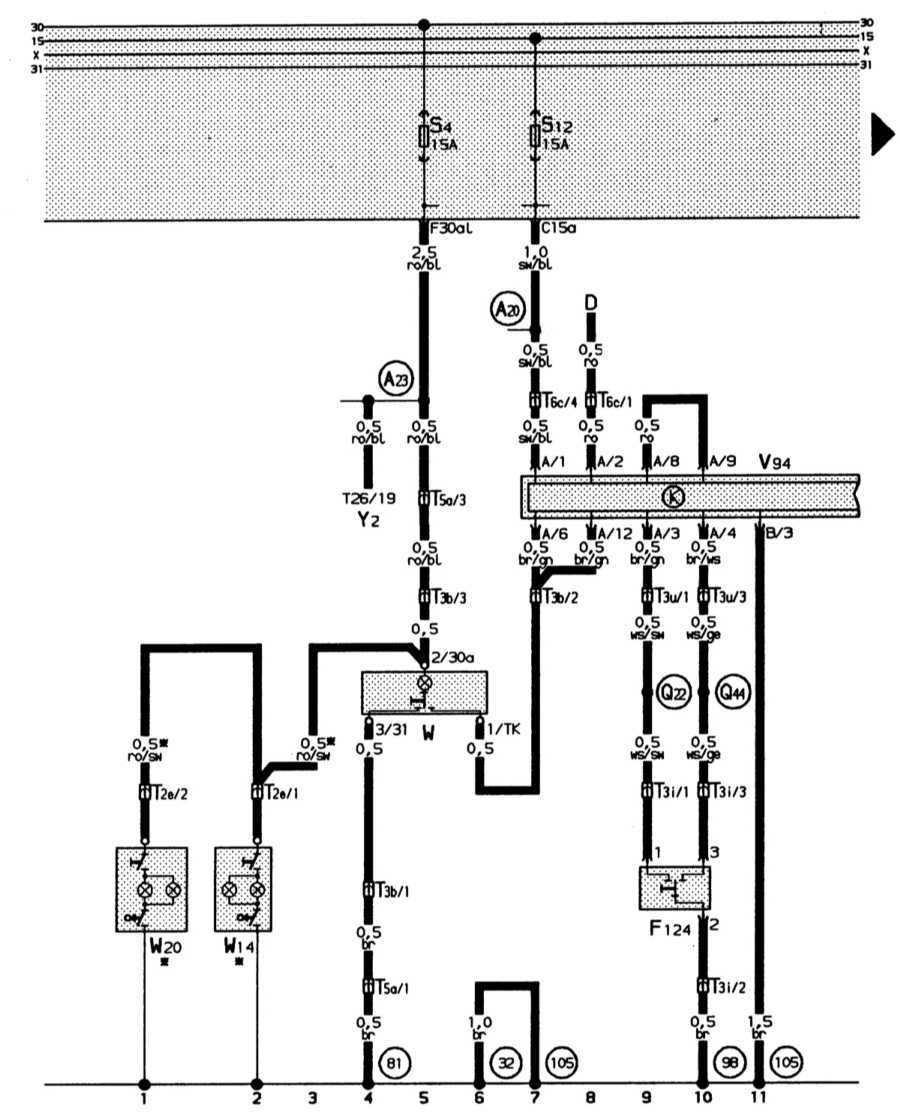

Система замков с центральным управлением, освещение салона с задержкой и подсветка косметического зеркала

Цвета проводов: br – к, ro/sw – кр/ч, ws/sw – б/ч, ws/ge – б/ж, ro/bl – кр/сн, br/gl – к/з, br/ws – к/б, sw/bl – ч/сн, ro – кр.

  • F124 – контактный выключатель в замке крышки багажника/система противоугонной сигнализации/система замков с центральным управлением
  • T2e – двухконтактное штекерное соединение вблизи лампы освещения салона
  • T3b – трехконтактное штекерное соединение зеленого цвета, за приборной панелью слева
  • T3i – трехконтактное штекерное соединение черного цвета, в крышке багажника
  • T3u – трехконтактное штекерное соединение черного цвета, в багажном отсеке слева
  • T5a – пятиконтактное штекерное соединение коричневого цвета, штекерная колодка в дополнительном блоке реле
  • T6c – шестиконтактное штекерное соединение черного цвета, за приборной панелью слева
  • T26 – двадцатишестиконтактное штекерное соединение желтого цвета, в комбинации приборов
  • V94 – мотор для системы замков с центральным управлением с блоком управления задержки внутреннего освещения
  • W – переднее освещение салона
  • W14 – косметическое зеркало переднего пассажира с подсветкой
  • W20 – косметическое зеркало водительское с подсветкой
  • Y2 – цифровые часы
  • (32) – точка «массы», за приборной панелью слева
  • (81) – соединение на «массу» (корпус) –1, в электроцепи к приборной панели
  • (98) – соединение на «массу» (корпус), в электроцепи к крышке багажника
  • (105) – соединение на «массу» (корпус) – 1, в электроцепи центрального замка
  • (A20) – соединительная линия (15а) в электроцепи к приборной панели
  • (A23) – соединительная линия (30аl) в электроцепи к приборной панели
  • (Q22) – соединительная линия –1, в электроцепи к крышке багажника
  • (Q24) – соединительная линия –2, в электроцепи к крышке багажника
  • * только при косметическом зеркале с подсветкой
