Электронная система впрыска, система зажигания Ауди 80

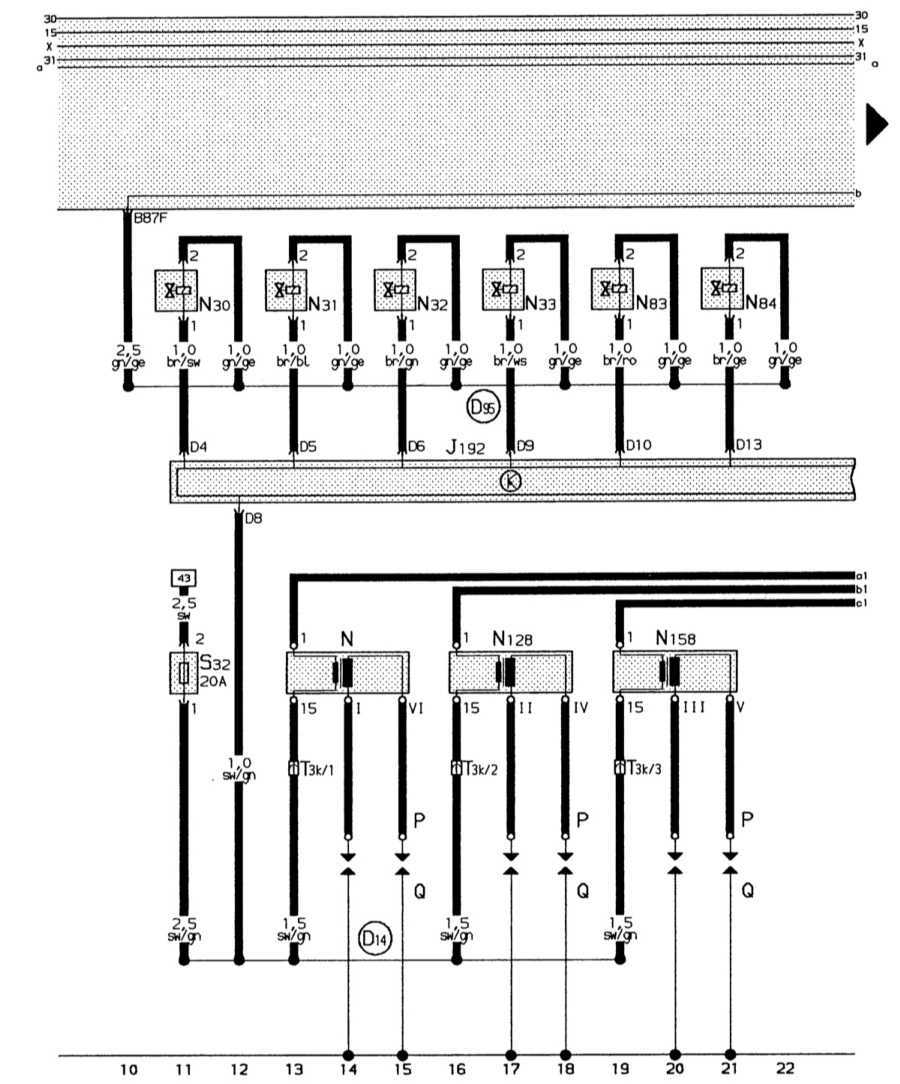

Электронная система впрыска, система зажигания

Цвета проводов: sw/gl – ч/з, sw – ч, gl/ge – з/ж, br/sw – к/ч, br/bl – к/сн, br/gl – к/з, br/ws – к/б, br/ro – к/кр, br/ge – к/ж

  • L – распределитель проводки диагностических штекеров (L-проводка)
  • J192 – блок управления многоточечным впрыском
  • L – катушка зажигания
  • L30 – впрыскная форсунка цилиндр 1
  • L31 – впрыскная форсунка цилиндр 2
  • L32 – впрыскная форсунка цилиндр 3
  • L33 – впрыскная форсунка цилиндр 4
  • L83 – впрыскная форсунка цилиндр 5
  • L84 – впрыскная форсунка цилиндр 6
  • L128 – катушка зажигания 2
  • L158 – катушка зажигания 3
  • P – наконечники проводов свечей зажигания
  • Q – свечи зажигания
  • S32 – предохранитель в отсеке дополнительных предохранителей (катушка зажигания и управление двигателем I)
  • T3k – трехконтактное штекерное зажигание белого цвета, в электроцепи спереди справа
  • (D14) – соединительная линия (катушка зажигания – блок управления), в электроцепи спереди справа
  • (D85) – соединительная линия (впрыскные форсунки), в электроцепи моторного отсека справа
  • F60 – выключатель сигнала холостого хода
