Электронная система впрыска, система зажигания, регулирование по детонации Ауди 80

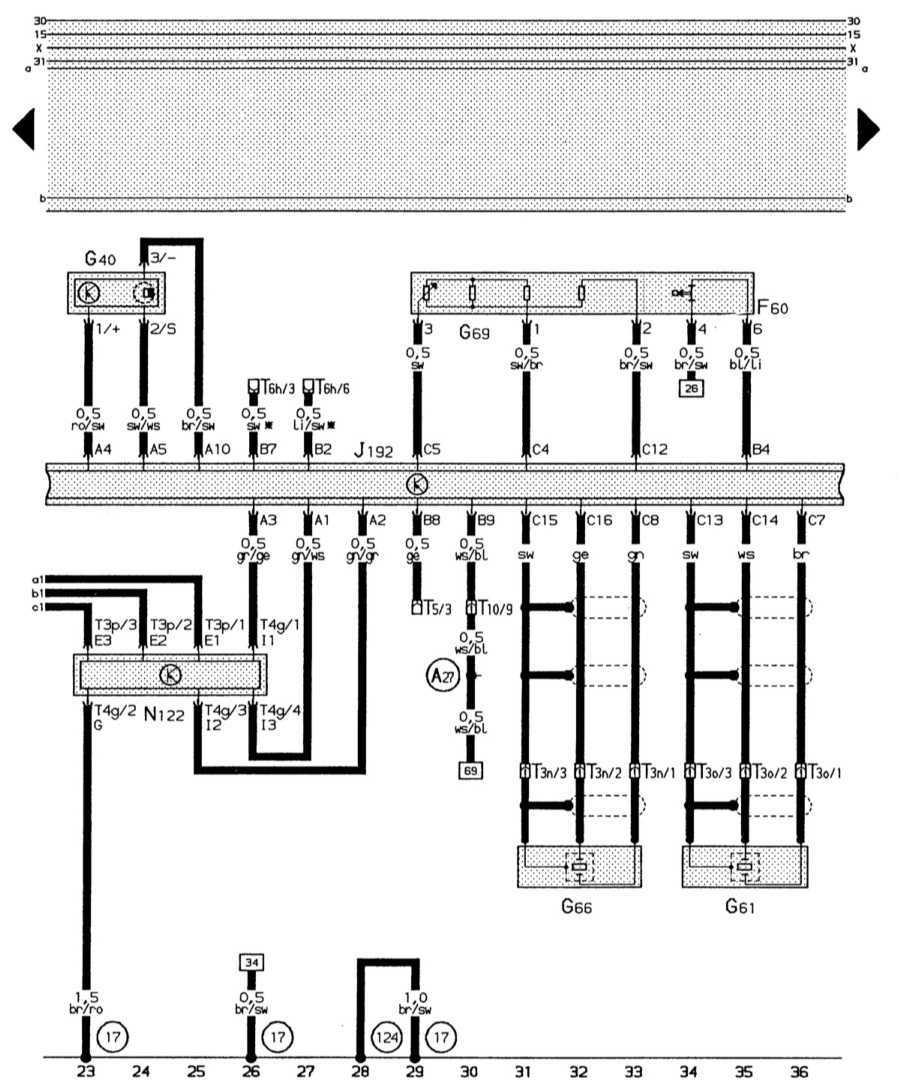

Электронная система впрыска, система зажигания, регулирование по детонации

Цвета проводов: br/ro – к/кр, br/sw – к/ч, ws/bl – б/сн, gr/ge – ср/ж, gl/ws – з/б, gl/gr – з/ср, ge – ж, sw – ч, gl – з, ws – з, br – к, ro/sw – кр/ч, sw/ws – ч/б, li/sw – л/ч, sw/br – ч/к, bl/li – сн/л.

  • G40 – датчик Холла
  • G61 – датчик детонационного сгорания I
  • G66 – датчик детонационного сгорания II
  • G69 – потенциометр дроссельной заслонки
  • J192 – блок управления многоточечного впрыска
  • L122 – электронный коммутатор
  • T3l – трехконтактное штекерное соединение зеленого цвета, для датчика детонационного сгорания слева
  • T3o – трехконтактное штекерное соединение синего цвета, для датчика детонационного сгорания справа
  • T4g – четырехконтактное штекерное соединение коричневого цвета, для электронного коммутатора системы зажигания – катушек зажигания
  • T5 – пятиконтактное штекерное соединение черного цвета, штекерная колодка в дополнительном блоке реле
  • T6h – шестиконтактное штекерное соединение черного цвета, за приборной панелью
  • T10 – десятиконтактное штекерное соединение черного цвета, штекерная колодка в дополнительном блоке реле
  • (17) – точка «массы», на выпускном коллекторе
  • (124) – соединение на «массу» (корпус), в электроцепи моторного отсека справа
