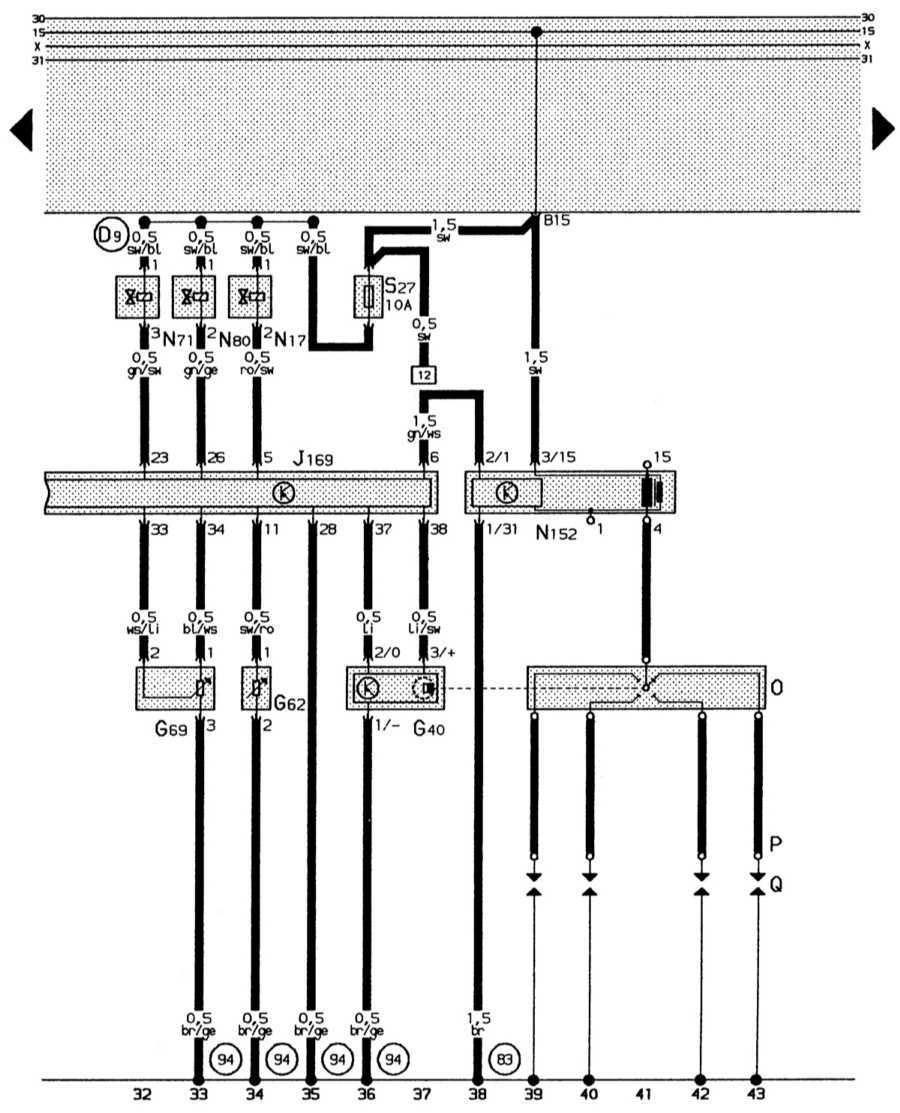

Электронная система впрыска, система зажигания
- (G4) – соединительная линия в электропроводке – впрыскные форсунки
- * – кодовые штекеры не заняты
- G40 – датчик Холла
- G62 – датчик температуры охлаждающей жидкости
- G69 – потенциометр дроссельной заслонки
- J169 – блок управления Digifant
- L17 – пусковой электромагнитный клапан
- L71 – клапан стабилизации холостого хода
- L80 – электромагнитный клапан 1 системы бачка с активированным углем (импульсный)
- L152 – трансформатор высокого напряжения
- O – распределитель зажигания
- P – наконечники проводов свечей зажигания
- Q – свечи зажигания
- S27 – предохранитель в отсеке дополнительных предохранителей (управления двигателем I – для электронной системы зажигания)
- (83) – соединение на «массу» (корпус) – 1, в электроцепи спереди справа
- (94) – соединение на «массу» (корпус) – 1, в электроцепи Digifant
- (D9) – положительная соединительная линия (15) через предохранитель 24 в электроцепи спереди справа
