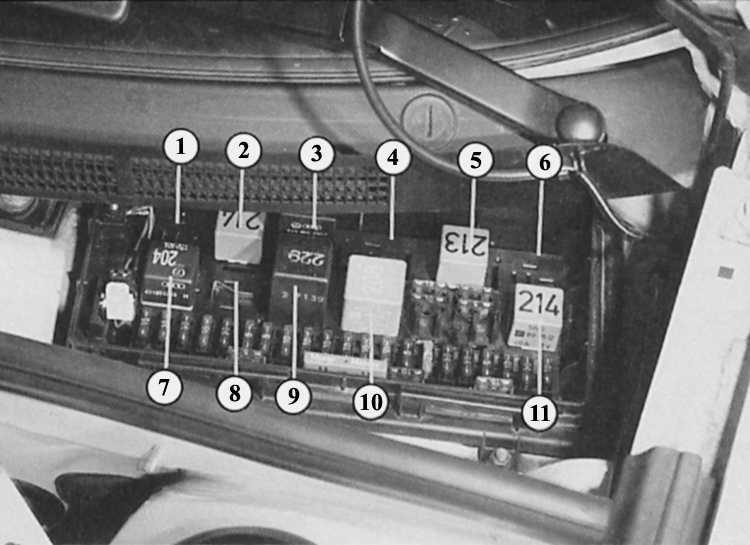

Центральный коммутатор расположен в автомобиле Audi 80 в водонепроницаемом кожухе под ветровым стеклом. В нем могут находиться до 31 предохранителя (на один больше, если автомобиль с дизельным двигателем), четыре резервных предохранителя и в общей сложности одиннадцать реле. Кроме того, там же расположено штекерное соединение для подключения диагностического прибора.
- Реле для противотуманных фар и задних габаритных огней, мостик, если автомобиль не оснащен противотуманными фарами;
- Реле вентилятора системы охлаждения (модели, не оснащенные кондиционером), реле для второго вентилятора системы охлаждения;
- Блок управления включения вентилятора после прекращения работы двигателя;
- Блок управления системы очистки фар;
- Разгрузочное реле Х-контакта.
- Реле вентилятора (на моделях с ручным кондиционером), реле второго вентилятора системы охлаждения (на моделях с автоматическим кондиционером и некоторыми вариантами двигателя);
- Реле звукового сигнала;
- Реле системы сигнализации (на моделях с механической КП), мостик на моделях, не оснащенных системой сигнализации. На моделях, оснащенных АКП, это место остается пустым;
- Реле прерывистого режима системы стеклоочистителя/омывания стекол;
- Реле топливного насоса;
- Реле первого вентилятора системы охлаждения.
.jpg)
Все провода в Audi 80 собраны в различные жгуты. Все они заканчиваются в так называемом центральном коммутаторе, черном ящичке, расположенном слева сзади в моторном отсеке в водонепроницаемом кожухе. Там можно разместить 21 предохранитель, десять дополнительных предохранителей, четыре резервных предохранителя и целый ряд реле.
Замена центрального коммутатора
Если при поиске неисправностей обнаружилось, что подводка кабелей, соответствующие предохранитель либо реле не имеют повреждений, то причиной неисправности может быть и центральный коммутатор. Типичными повреждениями могут быть неплотные контакты или отказы, связанные с температурой. В этом случае нужно заменить центральный коммутатор.
Порядок выполнения
- В качестве запасной детали нужно приобрести обязательно соответствующую версию центрального коммутатора.
- Открыть крышку и отсоединить петли.
- Надавить на крепежные скобы справа и слева на вставном элементе – собственно центральным коммутаторе и вытащить вставной элемент с подключенными проводами.
- Переключить штекеры один за другим со старого на новое устройство.
- Снова установить вставной элемент в рамку.
- Снять полочку слева под приборной панелью и проконтролировать, все ли провода были переключены.
Подсказка: крышка центрального коммутатора должна быть закрыта, иначе во время езды по ногам водителя будут гулять сквозняки.
